Pagrindiniai parametrai
|
Prekė |
Techniniai duomenys |
|
Nominalus skersmuo |
DN50 - DN600 |
|
Nominalus slėgis |
PN10 (1,0 MPa), PN16 (1,6 MPa) |
|
Kūno bandymo slėgis |
PN10: 1,5 MPa; PN16: 2,4 MPa |
|
Sandarinimo bandymo slėgis |
PN10: 1,1 MPa; PN16: 1,76 MPa |
|
Taikoma terpė |
Švarus vanduo, vandentiekio vanduo, nuotekos ir kiti nerūdijantys skysčiai |
|
Darbinė temperatūra |
0 laipsnių ~ 80 laipsnių (EPDM sandariklis) |
|
Ryšio tipas |
Flanšinė jungtis (GB/T 17241.6) |
|
Veikimo režimas |
Rankinis ratas; pasirenkama kūginė pavara / elektrinė pavara |
|
Pailgintas stiebo ilgis |
500 mm - 3000mm, pritaikyta pagal įkasimo gylį |
|
Srauto kanalas |
Pilna anga, dvikryptis sandarus sandarinimas |
Struktūrinės charakteristikos
Matomas kylantis stiebas:Kylantis stiebas yra atidengtas, todėl galima nedelsiant vizualiai patvirtinti visiškai atvirą arba uždarą padėtį; išoriniai sriegiai palengvina tepimą ir priežiūrą, tuo pačiu sumažindami korozinių medžiagų poveikį.
Pritaikomas stiebo plėtinys:Stiebo ilgis pritaikytas užkasimo gyliui, todėl galima dirbti nuo žemės lygio; tai sumažina vožtuvų kamerų statybos darbų apimtį ir užtikrina saugią, patogią priežiūrą.
Minkštas-užsandarintas nulinis nuotėkis:Vartai yra visiškai uždengti guma, užtikrinančiu sandarų, dvikryptį elastingą sandariklį, kuris apsaugo nuo nuotėkio; visa{0}}angos konstrukcija sumažina srauto pasipriešinimą ir neleidžia kauptis terpei.
Veikimo principas
Sukant rankratį vožtuvo kotas sukasi ir juda vertikaliai; stiebas tiesiogiai įjungia visiškai guminius{0}}kapsuliuotus vartus, todėl jie juda aukštyn arba žemyn.
Atidarymas:Sukant rankratį prieš-pagal laikrodžio rodyklę, kylantis stiebas išsikiša į viršų, pakeliamas užtvaras ir visiškai atidaromas srauto kanalas, kad terpė galėtų tekėti. Koto išplėtimas leidžia vizualiai parodyti vožtuvo atsidarymo laipsnį.
Uždarymas:Sukant rankratį pagal laikrodžio rodyklę, kotas atsitraukia žemyn, tvirtai prispaudžiant vartus prie vožtuvo lizdo. Guminiai paviršiai sandariai priglunda prie sėdynės, kad būtų užtikrintas abipusis sandarumas, sustabdytas srautas ir nulinis nuotėkis.
Prailginamasis kotas tiesiog pailgina vožtuvo kotą, kad darbo taškas pasiektų žemės lygį, nekeičiant pagrindinio vartų vožtuvo atidarymo ir uždarymo mechanizmo; prailginimo kotas turi apsauginę movą, apsaugančią stiebą nuo dumblo ar šiukšlių sukeltų pažeidimų.
Komponentų parametrai
|
Komponentas |
Medžiaga |
|
Vožtuvo korpusas ir gaubtas |
QT450-10 kaliojo ketaus, padengtas epoksidine danga viduje ir išorėje |
|
Vartų diskas |
Kalusis ketus su pilnai apvyniota EPDM guma |
|
Vožtuvo kotas |
2Cr13 nerūdijantis plienas |
|
Stiebas Riešutas |
Bronza / Alavo bronza |
|
Sandarinimo tarpiklis / O-žiedas |
EPDM / NBR |
|
Tvirtinimo detalės |
Karštai{0}}cinkuotas anglinis plienas |
Taikomi scenarijai
Komunaliniai požeminiai vandentiekio ir vandentiekio tinklai
Lauko požeminiai gaisro{0}}gesinimo vamzdynai
Požeminiai nuotekų ir rekultivuoto vandens tinklai
Pramonės parko požeminiai vandentiekio ir drenažo vamzdynai
Giliai{0}}įkasti dujotiekiai po keliais ir žaliosiomis juostomis
Taikomos sąlygos: Gilus įkasimo gylis; reikalinga operacija nuo žemės lygio; poreikis vizualiai patvirtinti vožtuvo atidarymo/uždarymo būseną; terpėje yra švarus vanduo, nuotekos ar kiti ne{0}}labai koroziniai skysčiai.

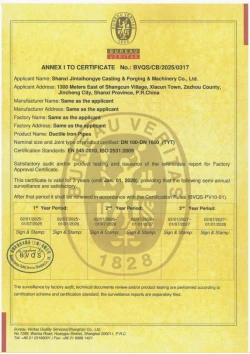

Įmonės kvalifikacija
„Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd.“, įsikūrusi Šansi provincijoje, Kinijoje, yra pirmaujanti kaliojo ketaus vamzdžių jungiamųjų detalių, vamzdžių, įvairių vožtuvų ir šulinių dangčių gamintoja. Mes turime automatizuotas gamybos linijas ir patyrusią gamybos technologijų komandą, kuri suteiks jums profesionalius ir lanksčius pritaikytus sprendimus.
