pristatyti
Kaliojo ketaus išmontavimo jungtis yra lanksti jungiamoji dalis, skirta lengvai montuoti ir išmontuoti tarp vožtuvų, siurblių ir vamzdynų. Tai leidžia reguliuoti ašiniu būdu, kad būtų galima absorbuoti montavimo toleranciją ir kompensuoti dujotiekio poslinkį. Jungtis supaprastina vožtuvo priežiūrą ir pašalinimą nepjaunant vamzdžių, plačiai taikoma vandens tiekimo ir slėginių vamzdynų projektuose.
komponentai
| Komponentas | Aprašymas |
|---|---|
| Pagrindinis korpusas (korpuso flanšas) | Kaliojo ketaus QT450-10 slėgiui atspari pagrindinė dalis. Vienpusis flanšas jungiamas prie vožtuvų ar įrangos. Viduje telpa slankioji įvorė ir sandarinimo tarpinė, iš vidaus ir išorės padengta epoksidine danga. |
| Stumdoma rankovė | Kaliojo ketaus įvorė, galinti judėti ašiniu būdu. Siūlo koregavimo pašalpą dujotiekio ilgio kompensavimui. |
| Liauka | Kaliojo ketaus riebokšlis guminiam tarpikliui suspausti ir sandarinimo padėties fiksavimui. |
| Guminis tarpiklis | EPDM / NBR guma, pagrindinis sandarinimo elementas, skirtas sustabdyti terpės nuotėkį per slydimą. |
| Ribinio varžto mazgas | Varžtai, veržlės ir poveržlės. Apribokite maksimalią slydimo eigą, kad išvengtumėte movos pasislinkimo, ir pritvirtinkite riebokšlį vietoje. |
parametras
| Prekė | Specifikacija |
|---|---|
| Medžiaga | Korpusas, riebokšlis, slankioji įvorė: kaliojo ketaus QT450-10 / GGG50 |
| Guminis sandariklis | EPDM / NBR |
| Standartai | ISO 2531, EN 545 |
| Slėgio įvertinimas | PN10, PN16 |
| Dydžių diapazonas | DN50-DN2000 |
| Ašinis reguliavimas | Standartinis 50–100 mm (kinta pagal vardinį skersmenį) |
| Dengimas | Vidinis ir išorinis epoksidinis miltelinis dažymas |
| Ryšio tipas | Flanšinis |
| Tinkama vidutinė | Geriamas vanduo, komunalinis vanduo, pramoninis vanduo |
| Darbinė temperatūra | 0-80 laipsnių |
Pagrindiniai privalumai
Vožtuvus, siurblius ir susijusią įrangą galima surinkti ir aptarnauti nepjaunant vamzdžių, todėl labai sumažėja priežiūros darbų krūvis.
Streso mažinimas:
Jis gali sugerti nedidelį vamzdynų šiluminį plėtimąsi ir susitraukimą, kurį sukelia temperatūros pokyčiai, arba nedidelį poslinkį, kurį sukelia pamatų nusėdimas.
Ribinio varžto mazgas valdo slydimo eigą ir apsaugo nuo įvorės pasislinkimo, kad būtų galima saugiai dirbti.
Lankstus montavimas:
Tarp vamzdžių flanšų leidžiamas tam tikras kampinis nuokrypis arba tarpas.
Patikrinkite sandarinimo žiedą:
Prieš montuodami įsitikinkite, kad sandarinimo žiedo paviršius yra švarus ir nepažeistas.
Tolygiai priveržtas:
Priverždami varžtus, laipsniškai taikykite jėgą įstrižai, kad sandarinimo žiedas būtų tolygiai suspaustas.
Sureguliuokite kelionę:
Būkite atsargūs, kad neviršytumėte gamintojo nurodyto didžiausio reguliavimo diapazono (bendras reguliavimo diapazonas).

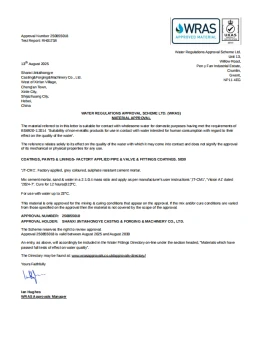

Įmonės sertifikatai
